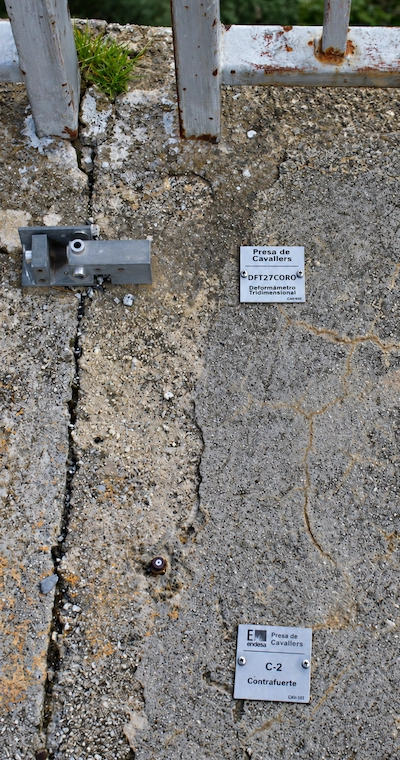

Me encanta el término deformámetro tridimensional. Es un chisme que me encontré este verano en lo alto de la presa de Cavallers (Lleida); en algún sitio lo he visto como deformímetro, que mola más, aunque la RAE no acepta ninguno pero los da por válidos. Imaginé que sería algo para medir la separación de los bloques de hormigón de la presa y, efectivamente, así es. Es un aparato para vigilar los movimientos extremadamente pequeños entre bloques, midiendo el desplazamiento relativo entre dos puntos de la estructura en tres ejes: X, Y y Z. Así se puede saber si una junta, grieta o bloque de hormigón se abre, se cierra o se desplaza lateral o verticalmente.
Este parece un modelo permanente. Es una pieza metálica que tiene dos partes: una que forma parte del sistema de medida y está anclada al hormigón; la otra está fijada como punto de referencia en la zona contigua (aquí, al otro lado de la griega de separación). Lo importante no suele ser una lectura aislada, sino su evolución durante meses o años. Su resolución puede ser de 0,01 mm (una centésima de milímetro) aunque los hay que llegan a 0,002 mm.

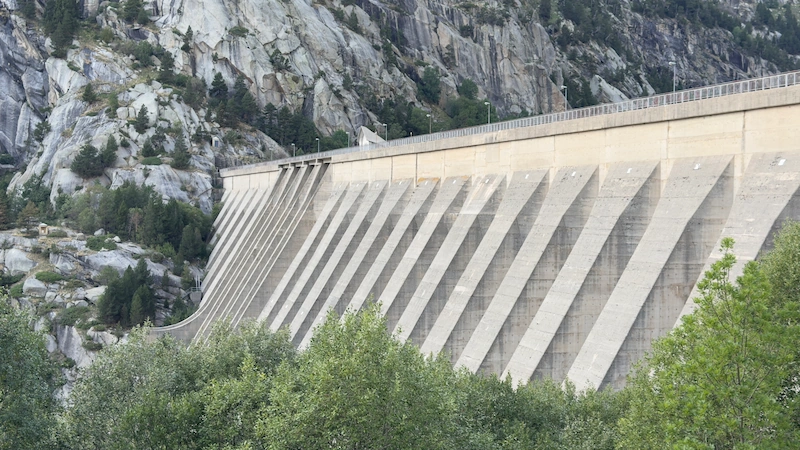

La impresionante presa de Cavallers (Lleida): 70 metros de altura y 360 metros de longitud
Como otras construcciones, la presa se mueve ligeramente de forma natural: cambia de temperatura, recibe distinta presión según el nivel del embalse y el hormigón se dilata y se contrae. Los técnicos comparan esas variaciones con las esperadas y con otros instrumentos de vez en cuando, para ver cómo va la cosa.
En una presa como Cavallers puede haber decenas o cientos de puntos de medida de distintos tipos: deformámetros, péndulos, extensómetros, piezómetros, medidores de juntas, etc. El código DFT27CORO que se ve en la foto identifica este punto concreto; «CORO» podría referirse a la coronación de la presa, en el «Contrafuerte C-2»; estábamos dándonos un paseo justo por la parte más alta, mientras unos escaladores subían por las escarpadas laderas de las montañas que la rodean.
