La máquina de vapor fue uno de los inventos que hicieron posible la Revolución Industrial, algo soberbio y quizá poco valorado. Fue un avance que supuso un antes y un después, como sucedió con la imprenta de tipos móviles, los microchips o la chorrimanguera. Pero tanto los mecanismos como los principios en los que se basan estas máquinas no son precisamente intuitivos de entender.

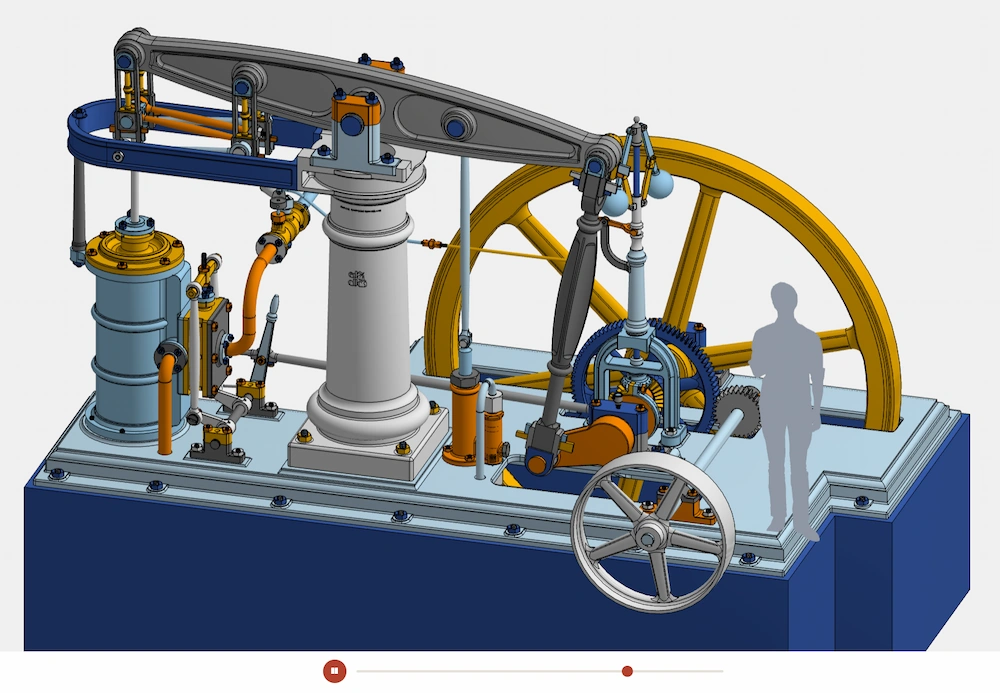

En este precioso artículo interactivo de Gary Linscott titulado La máquina de balancín se explica precisamente cómo una de estas máquinas de vapor convierte el calor generado con carbón en movimiento mecánico. Desde la caldera al pistón y el volante de inercia, cada pieza tiene una función esencial y se basa en unos principios distintos.
Del vapor a las fábricas como «producto final»
El resumen rápido cómo funciona la máquina de vapor que se acabó usando en todo tipo de fábricas son todos estos principios:
- La fuerza producida por el vapor y cómo la expansión del agua permite obtener energía mecánica.
- El vacío y la presión atmosférica, empleados como «truco» en las primeras máquinas de vapor.
- Las innovaciones decisivas de James Watt: el condensador independiente y la reducción del consumo de carbón.
- La conversión de un movimiento de vaivén en rotación mediante bielas, cigüeñales y volantes de inercia (benditos principios mecánicos).
- El regulador centrífugo, uno sistema automático de control.
- La importancia de la mejoras, en concreto de las calderas y la fabricación de precisión, para aumentar la potencia y la seguridad.
- La evolución de la eficiencia energética, desde menos del 1% en los primeros motores hasta más del 40% en las modernas turbinas de vapor.
El punto de partida es una propiedad sorprendente del vapor de agua: al hervir ocupa unas 1.700 veces más volumen que el agua líquida, generando presión. Al principio no se podían trabajar con tanta presión porque las calderas eran demasiado débiles, así que se recurrió a un ingenioso truco: condensar el vapor para crear un vacío y dejar que fuera la presión atmosférica la que empujara el pistón. De aquí surgió en 1712 la máquina de Newcomen para bombear agua de las minas de carbón.
James Watt revolucionó aquel diseño en 1765 al separar el condensador del cilindro principal. Evitó tener que enfriar y recalentar continuamente el cilindro, reduciendo el consumo de carbón en un 65-70%. Más tarde logró una distribución del vapor más eficiente y aplicó diversos mecanismos que permitían convertir el movimiento alternativo del pistón en un giro continuo capaz de mover telares, sierras y otras máquinas industriales, que era justo lo que se necesitaba en las fábricas.
La evolución continuó con el volante de inercia, el regulador centrífugo, mejores calderas y cilindros de precisión. Todo ello permitió aumentar progresivamente la eficiencia. Si las primeras máquinas de Newcomen apenas aprovechaban alrededor del 0,5% de la energía del combustible, las de Watt alcanzaban el 3%. A finales del siglo XIX había motores que superaban el 10%. Hoy en día, una central térmica moderna tiene turbinas de vapor en las que convierten en electricidad más del 40% de la energía térmica disponible.
Las piezas clave de una máquina de vapor
En los diagramas animados e interactivos del artículo se pueden ver todos los mecanismos pieza a pieza y, para comprender cómo funcionan, hacerlos avanzar paso a paso. Es tan interesante como instructivo. Una herramienta ideal para enseñar el clase o, simplemente, admirarse del ingenio humano.
Hay explicaciones detalladas para todos estos componentes:
- Caldera: genera vapor calentando agua mediante carbón.
- Pistón y cilindro: transforman la presión del vapor en movimiento lineal.
- Condensador: crea el vacío que aumenta el rendimiento del motor.
- Válvula distribuidora: dirige alternativamente el vapor a ambos lados del pistón.
- Biela y cigüeñal: convierten el movimiento de vaivén en rotación.
- Volante de inercia: suaviza las variaciones de velocidad y supera los puntos muertos.
- Regulador centrífugo: mantiene constante la velocidad del motor ajustando automáticamente la admisión de vapor.
- Bomba de alimentación: devuelve agua a la caldera para mantener el ciclo en funcionamiento.
El artículo recuerda poderosamente a los de Bartosz Ciechanowski que hemos reseñado por aquí más de una vez:
- GPS: el Sistema de Posicionamiento Global explicado
- La arquitectura naval explicada paso a paso en didácticos gráficos
- Así funcionan los relojes mecánicos de pulsera
- Cómo funcionan los números en coma flotante
- Así funcionan las cámaras y lentes: ciencia y funcionamiento
- La danza gravitatoria de la Luna: mareas, órbitas y su lento alejamiento
Tanto estos como el de Linscott son una maravilla por su capacidad de divulgación visual para entender cosas complicadas de una forma sencilla.
